嵌入式开发者常将STM32的启动流程视为“黑盒”，但深入理解其底层机制对优化系统性能和调试疑难问题至关重要。本文从处理器架构、启动模式选择、存储器映射等角度切入，结合硬件设计细节与启动代码逆向分析，揭示STM32启动过程中容易被忽略的关键技术点。
一、哈佛架构对启动流程的底层影响
不同于传统冯诺依曼架构的指令与数据共享总线，STM32采用哈佛架构，其指令存储（Flash）与数据存储（SRAM）物理分离，这一特性深刻影响了启动流程的设计：
零拷贝执行：代码直接从Flash运行，无需加载至RAM，但需通过Load/Store指令访问外设寄存器（如GPIO控制）110。
双总线并发：指令总线与数据总线独立运作，在启动阶段的时钟配置期间即可实现代码预取与外设初始化并行执行。
向量表动态重映射：通过BOOT引脚选择启动模式后，Flash或SRAM的物理地址被映射到0x00000000，但哈佛架构要求中断向量表必须位于指令空间，这解释了为何系统存储器（ROM）的Bootloader仍能通过地址重定向访问Flash915。
二、启动模式选择与硬件设计陷阱

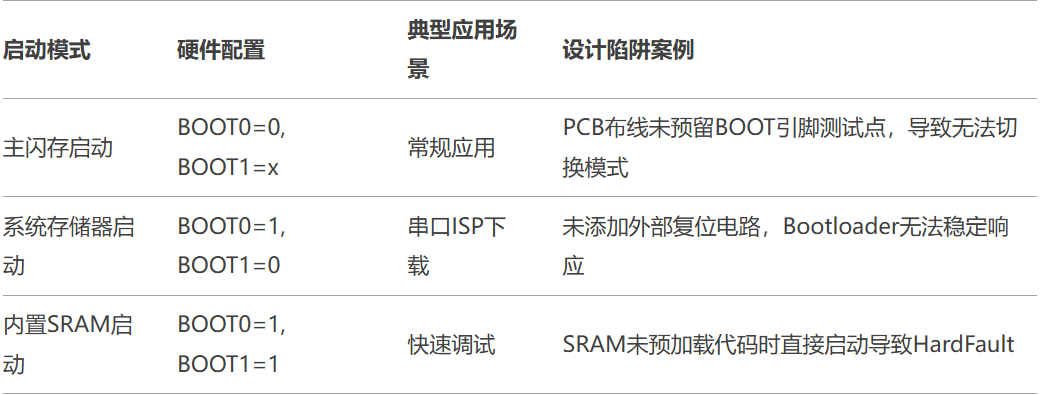

STM32的三种启动模式常被简化为BOOT引脚配置，但其硬件设计细节常引发工程问题：
关键设计建议：
在BOOT引脚串联10kΩ电阻，避免电平冲突；
使用双刀双掷开关实现BOOT模式切换与复位联动，避免手动操作失误1115。
三、启动代码逆向：从汇编到C语言的隐秘过渡
以startup_stm32f4xx.s为例，其核心逻辑可通过以下伪代码解析：
Reset_Handler:
LDR SP, =_estack ; 初始化主堆栈指针
BL SystemInit ; 调用时钟初始化函数
LDR R0, =_sdata ; .data段起始地址（Flash）
LDR R1, =_edata
LDR R2, =_sidata ; .data段目标地址（SRAM）
CMP R0, R1
BEQ DataCopyDone
DataCopyLoop:
LDR R3, [R0], #4 ; 从Flash加载数据
STR R3, [R2], #4 ; 写入SRAM
CMP R0, R1
BNE DataCopyLoop
DataCopyDone:
BL __libc_init_array ; 初始化全局变量
BL main ; 跳转至用户代码
关键点解析：
堆栈预分配：_estack由链接脚本定义，需确保其不超过SRAM物理边界；
.data段搬运：编译器将初始化全局变量存储在Flash的.data段，启动时需动态拷贝至SRAM；
零初始化段处理：.bss段通过循环清零实现初始化，该过程隐含在__libc_init_array中610。
四、时钟树初始化与启动时序优化
SystemInit()函数的核心任务是通过配置PLL生成系统时钟，但其隐含的时序约束常被忽视：
Flash等待周期：当HCLK超过30MHz时，必须通过FLASH_ACR寄存器增加等待周期，否则会导致指令预取错误6；
时钟安全系统（CSS）：若使能CSS，需在时钟稳定后手动清除故障标志，否则会触发NMI中断；
低功耗模式唤醒：从Stop模式唤醒时，需重新配置时钟树，但SystemInit()不会自动执行，需在用户代码中处理15。
五、调试实战：SWD接口与启动异常分析
案例场景：
开发板通电后无法进入main()函数，LED无响应，通过SWD读取PC寄存器值为0xFFFFFFFE。
排查步骤：
检查向量表：使用readelf -s确认Reset_Handler地址与向量表第二项一致；
验证堆栈指针：在调试器中查看SP初始值是否指向有效RAM区域；
时钟信号捕获：用示波器测量HSE晶振起振时间，过长可能导致看门狗超时511。
结语：启动流程中的“不可见”设计哲学
STM32的启动流程不仅是技术实现，更体现了嵌入式系统的设计哲学：
硬件与编译器的协同：链接脚本（.ld文件）与启动代码共同构建了存储器的逻辑视图；
安全性与灵活性的平衡：BOOT引脚机制既防止误操作，又保留了应急调试通道；
性能与成本的博弈：哈佛架构虽提升效率，但增加了代码优化的复杂度。
